Power Menu mechanical + B&S Manger + Tablett-Emulator  - Version: 21.1.4.43  -  64Bit

Beschreibung  >   PM mechanical  >   Ändern  >   Polylinie  >   Polylinen=>CNC / fräsen



Mit dieser Funktion können Sie Polylinie (Kontur) in CNC-Befehle umwandeln (ähnlich DIN66024).
Die Koordinaten werden in X, Y und Z, wie für CNC-Fräsen üblich werden hier angegeben.
Für G02 und G03 wird zusätzlich der Radius, die Werte I und J angegeben.

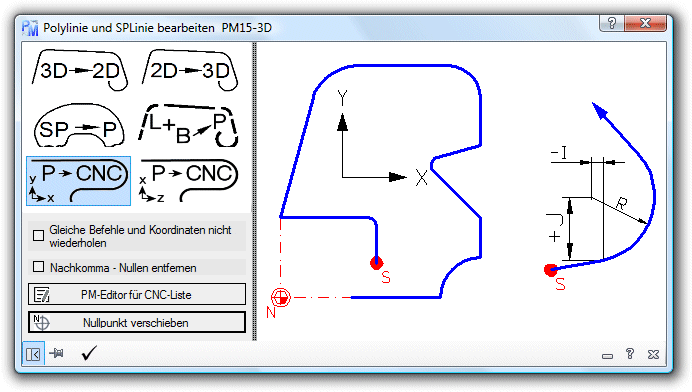

Ändern_Poly_CNC_F

  • Gleiche Befehle und Koordinaten nicht wiederholen: Es werden keine Befehle oder gleich Koordinaten wiederholt. Dies erleichtert die Lesbarkeit des CNC-Codes.
  • Nachkomma-Nullen entfernen: Entfernt an den Koordinaten die Nullen Nach dem Komma,
  • PM-Editor für CNC-Liste: Öffnet den PM-Editor und zeigt die letzte erzeugte Liste an.
  • Nullpunkt verschieben: Sie können den Nullpunkt hier frei verschieben. Falls noch kein Nullpunkt in der Zeichnung vorhanden wird er eingefügt. Vom Nullpunkt aus werden alle Daten berechnet.

  • Unterstützt werden:
    • G01 Gerade Interpolation (Eilgang).
    • G01 Gerade Interpolation.
    • G02 Kreisinterpolation, im Uhrzeigersinn mit Berechnung von I, J, K und dem Radius.
    • G03 Kreisinterpolation, im Gegenuhrzeigersinn mit Berechnung von I, J, K und dem Radius
    • Es wird am Anfang der CNC-Daten immer der CNC-Code G00 geschrieben. Dieser ist die Startposition.
    • Vermeiden zwei Nullpunkte in einer Zeichnung. Es wird immer nur ein gültig sein
    • Alle Startpunkte in einer Zeichnung werden vor dem Erstellen gelöscht und neu gesetzt.
    • Um mehrere Konturen in einer Zeichnung zu dokumentieren, lösen Sie in den Null-, Startpunkt  und CNC-code mit dem Befehl ‘URSPRUNG’ auf.

Beispiele zum Downloaden:  DWG- oder PDF-Datei
Bearbeiten Sie die Polylinie, bevor Sie dieses Programm anwenden. Zum Beispiel mit Ein- und Auslauf für die Fräskontur. Siehe auch Beispielzeichnung in der Projektverwaltung / CNC.
Werden an der CNC-Maschine keine Kreisinterpolationen über 180 Grad unterstützt, zeichnen Sie zwei Bögen.


ACHTUNG: Da es zu viele verschiedene Werkzeugmaschinen mit verschiedenen Programmierarten gibt, kann keine Gewährleistung für die korrekte Umwandlung von einer Polylinie zu den CNC-Daten übernommen werden. Deshalb müssen die erstellten Konturen mit größter Sorgfalt an der Maschine getestet werden.
