Power Menu mechanical + B&S Manger + Tablett-Emulator  - Version: 21.2.14.187  -  64Bit

Beschreibung  >  PM mechanical  >  Zeichnungsverwaltung  >  DWG Daten-Editor  >  DWG Daten-Editor Erweitertes Fenster



Das erweiterte Fenster zeigt verschieden Listen und Tools die helfen den Schriftkopf auszufüllen.
Je nach gewählter Eingabe, wird Ihnen eine entsprechende Hilfeliste angezeigt. Diese können Sie selbst ändern.
Durch einen Doppelklick auf die Werte, werden sie in die Eingabe geschrieben.

Hier Listenbeispiele für folgende Eingaben:

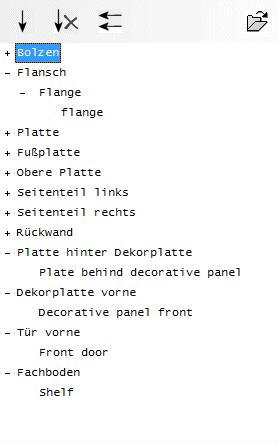

  • Benennung 1 und Benennung 2:

DWG_DatenEditor_01

  • ↓: Geht ohne Änderung zur nächsten Eingabezeile.
  • ↓X: Löscht die aktuelle Eingabezeile und geht zur nächsten.
  • ←: Kopiert den markierten Zeileninhalt in die Eingabezeile oder klicken mit einem Doppelklick auf die markierte Zeile.
  • Stausleiste_ÖffnenSie können den Listeninhalt ändern indem Sie hier klicken und anschließen im Texteditor die Vorgabedatei Ihre eigene Daten eingeben.
  • Liste: Inhalte, je nach Wahl der Eingabezeile.
  • Infofenster nicht Zeigen: Nach dem Start kann bei Probleme ein Infofenster angezeigt werden. Wenn dies nicht gewünscht ist können Sie dies hier ausschalten.
  • Zusätzliche Daten anzeigen: Es werden zusätzliche Spalteni angezeigt. Diese werden aber normaler weise nicht benötigt.
  • Oberflächenbehandlung: Wurde die Eingabezeile Oberflächenbehandlung gewählt steht Ihnen auch der Link RAL - Farben - Info zur Verfügung.
  • Datumseingabe: Wurde die eine Datumseingabe gewählt wird automatisch das aktuelle Datum angezeigt.
  • Maßstabseingabe: Wurde die Maßstabseingabe gewählt wird automatisch der aktuelle Maßstab der Zeichnung angezeigt.

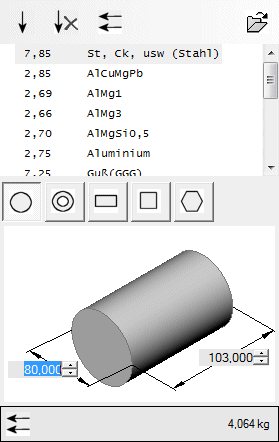

  • Gewicht: Wurde die Eingabezeile Gewicht gewählt steht Ihnen eine komfortable Gewichtsberechnung zur Verfügung.
    Sie können Rohre, Rund-, Flach- Vierkant-, und Sechskantstahl berechnen.

DWG_DatenEditor_02
