Power Menu mechanical + B&S Manger + Tablett-Emulator  - Version: 21.2.11.140  -  64Bit

Beschreibung  >  PM mechanical  >  Zusatzprogramme  >  Attribute-Editor und Blockzähler  >  Blockzähler

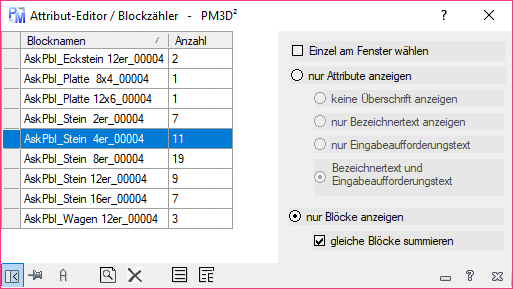

Nur Blöcke einlesen:

AttributeBlöcke02





  • Liste (links)
    • Sortieren: Spaltenbezeichnung anklicken.
    • Spalte löschen: Doppelklick auf Spaltenbezeichnung, löscht die Spalte.
    • Zeile löschen: Doppelklick auf die Zeilenmarkierung: Zeile wird gelöcht.
    • Entf-Taste: Alle markierten Zeilen werden gelöscht.
    • Doppelklick auf die Zelle: Die Werte können dann editiert werden. Die Änderung werdensofort in der Zeichnung geändert.
    • Einzel am Fenster wählen: Wenn Sie nicht alle Attribute oder Blöcke der gesamte Zeichnung auswählen wollen, klicken Sie hier, dann können Sie nur einen Teil auswählen.
  • Optionen (rechts)
    • Einzel am Fenster wählen: Wurde diese Option gewählt, können Sie nach dem Starten des Befehls die Objekte in der Zeichnung auswählen. Ansonsten werden alle Objekt bearbeitet.
    • nur Blöcke anzeigen: Es werden alle Blöcke gesucht. Der Blocknamen, Anzahl und Zusatzinformationen werden angezeigt.
      • gleiche Blöcke summieren: Blöcke werden addiert und Zusatzinformationen werden nicht angezeigt.

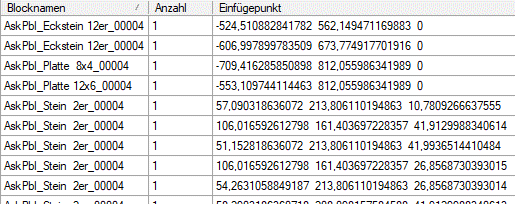

nicht summiert
AttributeBlöcke02a

summiert
AttributeBlöcke02b

  • Statusleiste und weitere Infos: Siehe auch hier

FensterÖffnen01

Automatisch alle Blöcke In der Zeichnung wählen. Sichtbar wenn “Einzel am Fenster wählen” nicht gewählt ist.

Stausleiste_14

Blöcke in der Zeichnung wählen.  Sichtbar wenn “Einzel am Fenster wählen” gewählt ist.

AttributListe03

Zoomt auf das markierte Element, in Zeichnung.

AttributListe04

Entfernt den Blocknamenanfang “AskPbL_ “ in der Spalte “Blocknamen” Dies ist notwendig wenn Sie den B&S Manger verwenden.



vorher
AttributeBlöcke02b

nachher
AttributeBlöcke02c

AttributListe05

Die Liste wird als Tabelle in Zeichnung einfügen.

AttributListe06

Exportiert die List direkt nach Excel. Voraussetzung ist das Excel auf diesem Computer installiert ist.
