Power Menu mechanical + B&S Manger + Tablett-Emulator  - Version: 21.1.4.43  -  64Bit

Beschreibung  >   PM mechanical  >   Zusatzprogramme  >   Attribute-Editor und Blockzähler  >   Attribute-Editor



Nur Attribute einlesen:

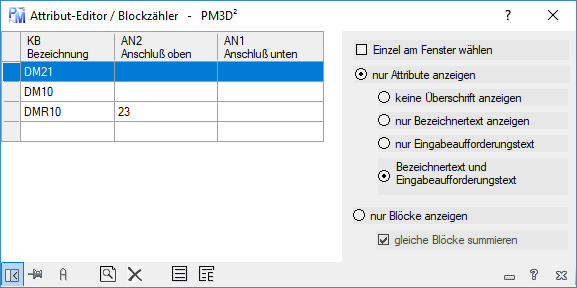

AttributeBlöcke01





  • Liste (links)
    • Sortieren: Spaltenbezeichnung anklicken.
    • Spalte löschen: Doppelklick auf Spaltenbezeichnung, löscht die Spalte.
    • Zeile löschen: Doppelklick auf die Zeilenmarkierung: Zeile wird gelöcht.
    • Entf-Taste: Alle markierten Zeilen werden gelöscht.
    • Doppelklick auf die Zelle: Die Werte können dann editiert werden. Die Änderung werdensofort in der Zeichnung geändert.
    • Einzel am Fenster wählen: Wenn Sie nicht alle Attribute oder Blöcke der gesamte Zeichnung auswählen wollen, klicken Sie hier, dann können Sie nur einen Teil auswählen.
  • Optionen (rechts)
    • Einzel am Fenster wählen: Wurde diese Option gewählt, können Sie nach dem Starten des Befehls die Objekte in der Zeichnung auswählen. Ansonsten werden alle Objekt bearbeitet.
    • nur Attribute anzeigen: Es werden Blöcke mit Attribute gesucht und die Attribute mit dem Bezeichner angezeigt.
      • keine Überschrift anzeigen: Es wir in der Liste keine Überschrift angezeigt.
      • nur Bezeichnertext anzeigen: Es wir nur der Bezeichner des Attributes angezeigt.
      • nur Eingabeaufforderungstext anzeigen: Es wir nur der Eingabeaufforderungstext des Attributes angezeigt.
      • Bezeichnertext und Eingabeaufforderungstext anzeigen: Es werden der Bezeichner und der Eingabeaufforderungstext des Attributes angezeigt.
  • Statusleiste und weitere Infos: Siehe auch hier

FensterÖffnen01

Automatisch alle Attribute In der Zeichnung wählen. Sichtbar wenn “Einzel am Fenster wählen” nicht gewählt ist.

Stausleiste_14

Attribute in der Zeichnung wählen.  Sichtbar wenn “Einzel am Fenster wählen” gewählt ist.

AttributListe03

Zoomt auf das markierte Element, in Zeichnung.

AttributListe04

Entfernt leere Zeilen und Spalten aus der Tabelle.

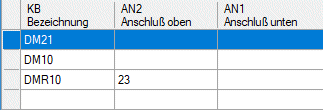

vorher
AttributeBlöcke01a

nachher
AttributeBlöcke01b

AttributListe05

Die Liste wird als Tabelle in Zeichnung einfügen.

AttributListe06

Exportiert die List direkt nach Excel. Voraussetzung ist das Excel auf diesem Computer installiert ist.
