Power Menu mechanical + B&S Manger + Tablett-Emulator  - Version: 21.2.11.140  -  64Bit

Beschreibung  >  PM mechanical  >  PM mechanical 3D²  >  3D² Text



Erstellt einen 3D-Text und fügt ihn erhöht oder vertieft an oder in einen Festkörper.

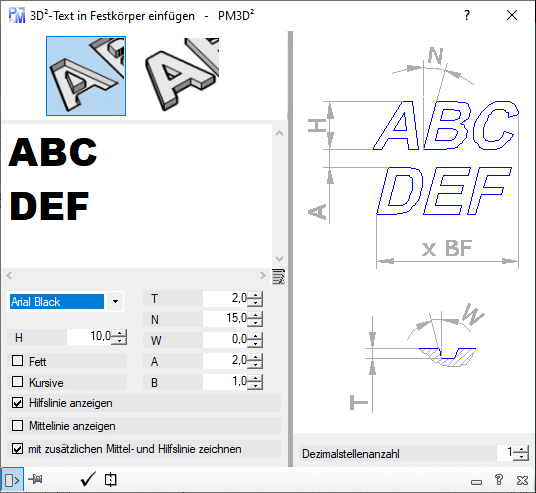

3D_Text_01

  • Ansichtswahl: Mit einem Doppelklick auf die Ansichtswahl, wird der Befehl ausgeführt. Das Fenster wird geschlossen, der gewählte Text wird erstellt, der Text hängt am Fadenkreuz, geben Sie den Einfügepunkt auf einer Fläche des Festkörpers an und dann wird wieder das Fenster geöffnet zur erneuten Eingabe.
    • 3D Text vertieft: Wird automatisch in einen Festkörper eingefügt.
    • 3D Text erhöht: Wird automatisch auf einen Festkörper aufgesetzt. Ist nicht mit dem Festkörper verbunden.
  • Arial: Wählen Sie einen Schriftstil aus. Hinweis: es können nicht alle Windows Schriftstile verwendet werden.
  • Eingabefelder H, T... siehe Zeichnung rechts.
  • Fett: Wählt den fetten Schriftstile aus
  • Kursiv: Wählt den Wählt den kursiven Schriftstil aus. Dabei wird N deaktiviert.
  • Hilfslinie anzeigen: Zeigt die Hilfslinien des 3D² Elementes an.
  • Mittellinie anzeigen: Zeigt die Mittellinien des 3D² Elementes an.
  • mit zusätzlichen Mittel- und Hilfslinie zeichnen: Es werden zusätzliche Mittellinien für das 3D² Element erstellt.
  • Infofenster: Klicken Sie auf das Fenster für eine größere Ansicht im Zoomfenster zu erhalten.
  • Dezimalstellenanzahl: Verändert die Anzahl der Nachkommastellen in der Eingabe.
  • Statusleiste und weitere Infos : siehe auch hier

Stausleiste_14

Füge die gewählte Bohrung in einen Festkörper ein.

Stausleiste_24

Wähle ein oder mehrere 3D-Zeichnungselemente zum Änderung an Noch nicht möglich.
