Beschreibung  >  PM mechanical  >  PM mechanical 3D²  >  3D² Rändeln
Beispiele



Zeichnet an eine 3D-Welle (Festkörper), mit dem angegeben Nenndurchmesser eine 3D² Rändelung. Ähnlich DIN 82, RAA, RBR, RBL, RGV, RGE, RKE und RKV mit verschieden Teilungen, von 0,3 bis 2.



Rändeln3D_00

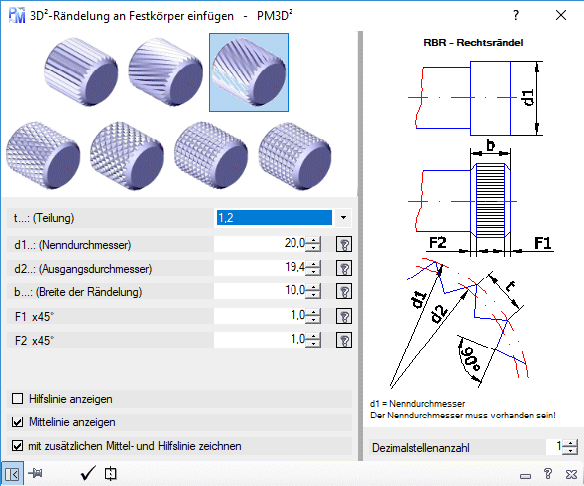

  • Auswahlfelder: Ein Doppelklick führt den Befehl aus.
    • RAA - Rändel achsparallelen Riefen:
    • RBL - Linksrändel:
    • RBR - Rechtsrändel:
    • RGE - Links-Rechts-rändel erhöht:
    • RGV - Links-Rechts-rändel vertieft:
    • RKE - Kreuzrändel Spitzen erhöht:
    • RKV - Kreuzrändel Spitzen vertieft:
    • Mit einem Doppelklick auf  ein Auswahlfeld, wird der Befehl ausgeführt.
      • Das Fenster wird geschlossen.
      • Das Rändelobjekt wir erzeugt.
        ACHTUNG: Kann nach Art, je kleiner T, je größer d1 ist,  bis zu einigen Minuten dauern.
      • Fügen Sie das Rändelobjekt an der Stirnseite zentrisch ein.
  • t  (Teilung): Gibt den Abstand von einer Rändelspitze bis zur nächsten Rändelspitze an.
  • d1: Geben Sie hier Ihren Nenndurchmesser (d1) ein, dann wird der Ausgangsdurchmesser (d2) berechnet.
  • d2:  Geben Sie hier Ihren Ausgangsdurchmesser  (d2) ein, dann wird der Nenndurchmesser (d1) berechnet.
  • b: (Breite der Rändelung): Gibt die Breite der Rändelung an.
  • F1: Fase rechts am Einfügepunkt. Beim Wert 0, wird keine Fase gezeichnet.
  • F1: Fase links. Beim Wert 0, wird keine Fase gezeichnet.
  • ?: Mit den Buttons hinter der Eingabe können Sie die Maße direkt aus der Zeichnung messen.
  • Hilfslinie anzeigen: Zeigt die Hilfslinien des 3D² Elementes an.
  • Mittellinie anzeigen: Zeigt die Mittellinien des 3D² Elementes an.
  • mit zusätzlichen Mittel- und Hilfslinie zeichnen: Es werden zusätzliche Mittellinien für das 3D² Element erstellt.
  • Infofenster: Klicken Sie auf das Fenster für eine größere Ansicht im Zoomfenster zu erhalten.
  • Dezimalstellenanzahl: Verändert die Anzahl der Nachkommastellen in der Eingabe.
  • Statusleiste und weitere Infos : siehe auch hier

Stausleiste_14

Füge die gewählte 3D-Rändelung in einen Festkörper ein.

Stausleiste_24

Wähle ein oder mehrere 3D-Zeichnungselemente zum Änderung an.
In bestimmten Fällen ist es besser, Sie geben nach dem Einfügen, den Befehl Z ein damit das Rändelobjekt wieder entfernt wird
