Power Menu mechanical + B&S Manger + Tablett-Emulator  - Version: 21.1.4.43  -  64Bit

Beschreibung  >   PM mechanical  >   PM mechanical 3D²  >   3D² Freistiche
Beispiele



Zeichnet an eine 3D-Welle oder in eine 3D-Bohrung einen Freistich, ähnlich DIN 509 Form E, Form F, Form G oder Form H.

3D² Freistich

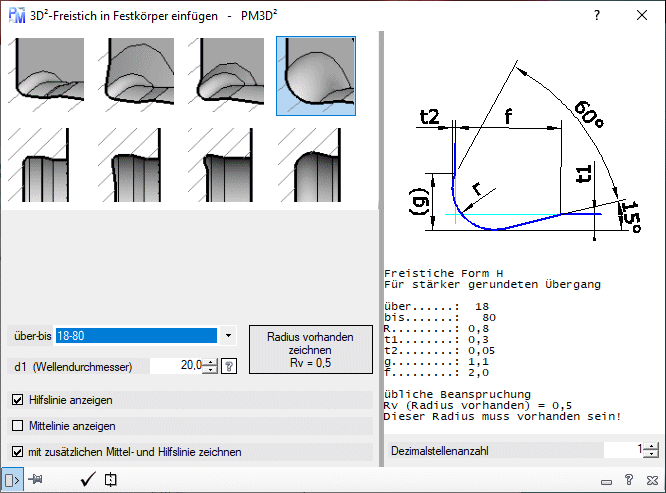

Freistich3D_00

  • Auswahlfelder: Ein Doppelklick führt den Befehl aus.
    • Form E - Welle - für weiter zu bearbeitende Zylinderfläche.
    • Form F - Welle - für weiter zu bearbeitende Plan- und Zylinderfläche.
    • Form G - Welle - für kleinen Übergang bei geringer Belastung.
    • Form H - Welle - für stärker gerundeten Übergang.
    • Form E - Bohrung - für weiter zu bearbeitende Zylinderfläche.
    • Form F - Bohrung - für weiter zu bearbeitende Plan- und Zylinderfläche.
    • Form G - Bohrung - für kleinen Übergang bei geringer Belastung.
    • Form H - Bohrung - für stärker gerundeten Übergang.
    • Mit einem Doppelklick auf  ein Auswahlfeld, wird der Befehl ausgeführt.
      • Das Fenster wird geschlossen.
        • Einfügen an einer Welle
        • Einfügen in eine Bohrung.
  • über - bis: Liste der Freistichgrößen. Der Durchmesser muss größer sein als der erste Wert sein darf aber nicht größer als der zweite Wert sein. Die Beanspruchung, wird hinter der Liste abgegeben.
  • d1: Geben Sie hier den Wellen oder Bohrungsdurchmesser an.
  • ?: Mit den Button hinter d1 Sie den Bohrdurchmesser direkt aus der Zeichnung messen.
  • Hilfslinie anzeigen: Zeigt die Hilfslinien des 3D² Elementes an.
  • Mittellinie anzeigen: Zeigt die Mittellinien des 3D² Elementes an.
  • mit zusätzlichen Mittel- und Hilfslinie zeichnen: Es werden zusätzliche Mittellinien für das 3D² Element erstellt.
  • Infofenster: Klicken Sie auf das Fenster für eine größere Ansicht im Zoomfenster zu erhalten.
  • Infotext: Infos über den gewählten Freistich.
  • Dezimalstellenanzahl: Verändert die Anzahl der Nachkommastellen in der Eingabe.
  • Statusleiste und weitere Infos : siehe auch hier

Stausleiste_14

Füge den gewählten 3D-Freistich an die 3D-Welle oder 3D-Bohrung ein

Stausleiste_24

Wähle ein oder mehrere 3D-Zeichnungselemente zum Änderung an.
In bestimmten Fällen ist es besser, Sie geben nach dem Einfügen, den Befehl Z ein damit das Einfügeobjekt wieder entfernt wird.
