Beschreibung  >  PM mechanical  >  PM mechanical 3D²  >  3D² Einstiche



Zeichnet einen 3D-Innen- oder 3D-Außeneinstich und fügt es in eine Festkörper-Welle oder Festkörper-Bohrung ein. Sie können den Einstich auch einfach durch ein anderes 3D² - Element ersetzen oder den Einstich spiegeln, wie in 2D.

3D_Einstich_01

  • Ansichtswahl: Mit einem Doppelklick auf die Ansichtswahl, wird der Befehl ausgeführt. Das Fenster wird geschlossen, der gewählte Einstich wird erstellt. Das Gewinde hängt am Fadenkreuz, geben Sie den Einfügepunkt (Zentrum) auf einer Welle oder Bohrung des Festkörpers an und dann wird wieder das Fenster geöffnet zur erneuten Eingabe.
    • 3D Außeneinstich
    • 3D Inneneinstich

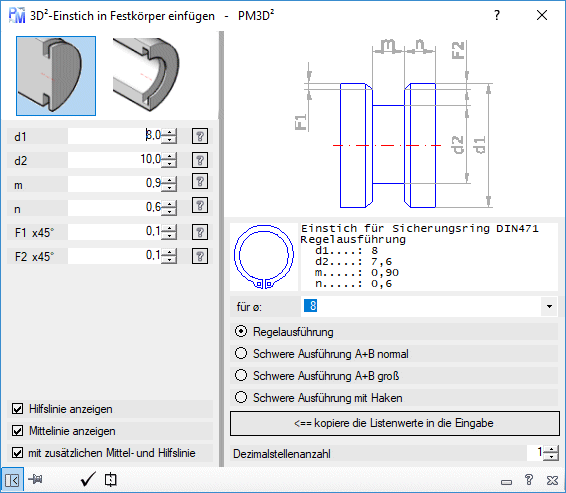

  • Eingabefelder d1, d2, ... : Siehe Zeichnung rechts.
  • ?: Mit den Buttons hinter der Eingabe können Sie die Maße direkt aus der Zeichnung messen.
  • Hilfslinie anzeigen: Zeigt die Hilfslinien des 3D² Elementes an.
  • Mittellinie anzeigen: Zeigt die Mittellinien des 3D² Elementes an.
  • mit zusätzlichen Mittel- und Hilfslinie zeichnen: Es werden zusätzliche Mittellinien für das 3D² Element erstellt.
  • Infobild: Zeigt eine Zeichnung mit verschieden Eingabemöglichkeiten.
  • Infofenster: Klicken Sie auf das Fenster für eine größere Ansicht im Zoomfenster zu erhalten.
  • <== kopiere die Listen...: Je nach Wahl des 3D²-Elementes, können Sie aus einer Liste die entsprechende Wert direkt in die Eingabe kopieren und ein daraus ein 3D²-Element erstellen.
  • Dezimalstellenanzahl: Verändert die Anzahl der Nachkommastellen in der Eingabe.
  • Statusleiste und weitere Infos : siehe auch hier

Stausleiste_14

Füge den gewählten Einstich in an eine Welle-Festkörper oder Bohrung-Festkörper ein.

Stausleiste_24

Wähle ein oder mehrere 3D-Zeichnungselemente zum Änderung an.
