Power Menu mechanical + B&S Manger + Tablett-Emulator  - Version: 21.2.11.140  -  64Bit

Beschreibung  >  PM mechanical  >  PM mechanical 3D²  >  3D² Bohrung



Zeichnet eine 3D-Bohrung oder 3D-Stufenbohrung und fügt sie in einen Festkörper ein. Sie können die Bohrung auch einfach durch ein anderes 3D²-Element ersetzen oder die Bohrung in dem Festkörper verschieben, kopieren und spiegeln. Wie Sie es in 2D-Zeuichnen gewohnt sind.

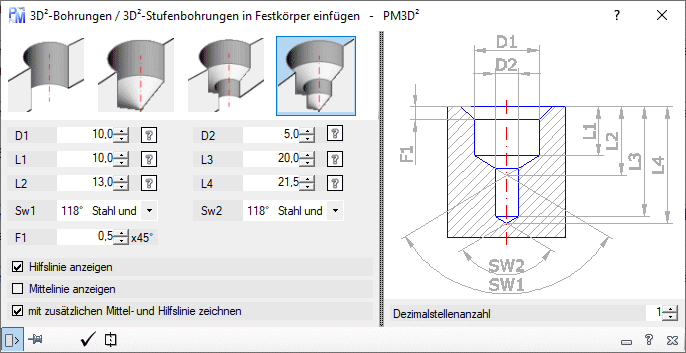

3D_Bohrung_01

  • Ansichtswahl: Mit einem Doppelklick auf die Ansichtswahl, wird der Befehl ausgeführt. Das Fenster wird geschlossen, die gewählte Bohrung wird erstellt, die Bohrung hängt am Fadenkreuz, geben Sie den Einfügepunkt auf einer Fläche des Festkörpers an und dann wird wieder das Fenster geöffnet zur erneuten Eingabe.
    • 3D Durchgangsbohrung
    • 3D Sackloch
    • 3D Durchgangsstufenbohrung
    • 3D Sacklochstufenbohrung
  • Eingabefelder D1, D2...: Siehe Zeichnung rechts.
  • ?: Mit den Buttons hinter der Eingabe können Sie die Maße direkt aus der Zeichnung messen.
  • Hilfslinie anzeigen: Zeigt die Hilfslinien des 3D² Elementes an.
  • Mittellinie anzeigen: Zeigt die Mittellinien des 3D² Elementes an.
  • mit zusätzlichen Mittel- und Hilfslinie zeichnen: Es werden zusätzliche Mittellinien für das 3D² Element erstellt.
  • nicht gewählt wird das 3D² Element auf einer Fläche eines Festkörpers eingefügt.
  • Infofenster: Klicken Sie auf das Fenster für eine größere Ansicht im Zoomfenster zu erhalten.
  • Dezimalstellenanzahl: Verändert die Anzahl der Nachkommastellen in der Eingabe.
  • Statusleiste und weitere Infos : siehe auch hier

Stausleiste_14

Füge die gewählte Bohrung in einen Festkörper ein.

Stausleiste_24

Wähle ein oder mehrere 3D-Zeichnungselemente zum Änderung an.
