Power Menu mechanical + B&S Manger + Tablett-Emulator  - Version: 21.2.11.139  -  64Bit

Beschreibung  >  PM mechanical  >  Ändern  >  Polylinie  >  2D=>3D



Mit dieser Funktion wird eine 2D-Polylinie in 3D-Polylinie umwandeln. Wobei Bögen in Linen umgewandelt werden

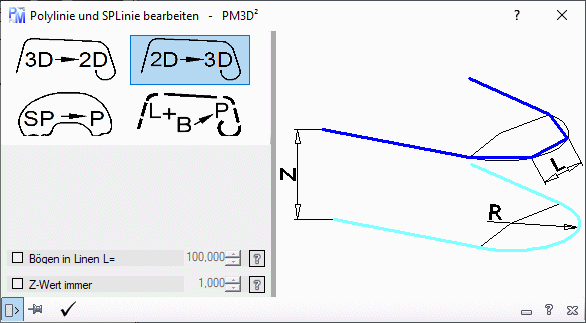

Ändern_2DPoly_3D

  • Bögen in Linien L=: Wurde dies Option gewählt werden Bögen der 2D Polylinie in einzelne Linien mit der Länge L erzeugt. Sonst wird nur eine Line Erzeugt. In einer 3D-Polylinie können keine Bögen erzeugt werden.
  • Z-Wert immer: Gibt den Z-Wert für alle Kontrollpunkte der Polyline an.
  • ?: Ermöglicht einen Abstand in der aktiven Zeichnung zumessen und den Wert automatisch in das entsprechende Eingabefeld zu schreiben (siehe Abstand messen).
