Power Menu mechanical + B&S Manger + Tablett-Emulator  - Version: 20.2.12.148 -  64Bit

Beschreibung  >   PM mechanical  >   Ändern  >   Polylinie  >   Linen+Bögen=>Polylinien



Mit dieser Funktion werden mehrere Polylinien, Linien und Bögen, unter Berücksichtigung einer Abstandstoleranz, in eine Polylinie umgewandelt.

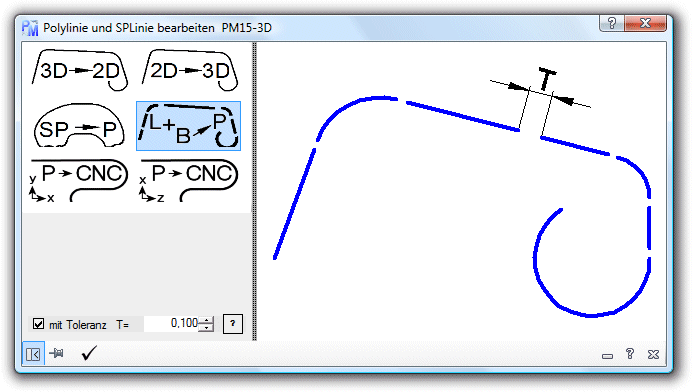

Ändern_LB_Poly

  • mit Toleranz T=: Gibt den maximalen Abstand, zwischen zwei Objekt an, die noch verbunden werden können
  • ?: Ermöglicht die Toleranz in der aktiven Zeichnung zumessen und den Wert automatisch in das Eingabefeld zu schreiben (siehe Abstand messen).



Hinweis zur Korrektur

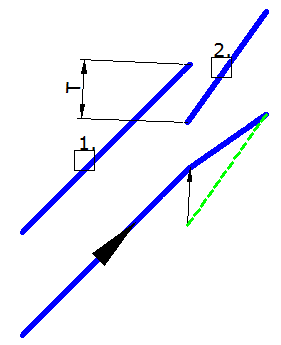

 Ändern_LB_Poly_Toleranz

  • Die Richtung der Polylinie, können Sie durch die Reihenfolge der Objektwahl bestimmen. Wählen Sie zuerst das erste Objekt (1.) dann alle andere. Sie können auch mit Objekt-Fenster, dann noch mal alle wählen.
  • Es wird immer das nach folgende Objekt korrigiert.
