Power Menu mechanical + B&S Manger + Tablett-Emulator  - Version: 20.2.8.78  -  64Bit

Beschreibung  >   PM mechanical  >   PM mechanical 3D²  >   3D² Positionen/Liste

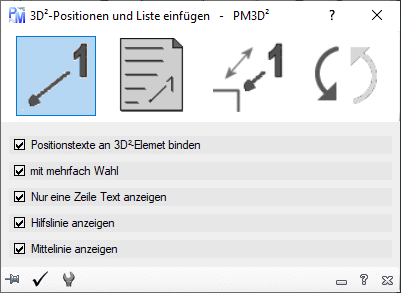

Der Befehl “3D²-Positionen und Liste einfügen”, ermöglicht Positionstexte der 3D² Elemente einzufügen und / oder eine Liste anzuzeigen die auch automatisch aktuallisierte werden kann.

3D_Positionen

  • Wahl:
    • 3D² Positionstexte einfügen: Wählen Sie eine 3D²-Element und positionieren Sie den Text. Das BKS wird der Ansicht angepasst. Dies ist nur im Modellbereich möglich.
    • Liste mit 3D²-Elemente einfügen: Liste wird erstellt und eingefügt. Sie können Sie gleich platzieren. Das BKS wird der Ansicht angepasst.
    • Liste mit 3D²-Elemente aktualisieren: Die eingefügte Liste wird aktualisiert.
    • Entfernt die Bindung der Positionstexte mit den 3D²-Elemente: Die Positionstexte werden von den 3D² Elemente gelöst.  Gruppe wird aufgelöst. Dies Positionstexte werden erstellt wenn Sie “Positionstexte an 3D²-Elemet binden” beim Erstellen angewählt haben.
  • Positionstexte an 3D²-Elemet binden: Das gewählte 3D²-Elemet bildet mit dem Positionstext eine Gruppe. So können Sie immer sehen wo der Positionstext dazugehört. Die Gruppe kann mit dem Befehl Gruppe aufgelöst werden oder verwenden Sie den Befehl oben”Entfernt die Bindung der Pos...”.
  • mit mehrfach Wahl: Es können mehrere Positionstexte direkt hintereinander erstellt werden.
  • Nur eine Zeile Text anzeigen: Wurde diese Option gewählt, wird nur eine Zeile an dem Positionstext angezeigt.
  • Hilfslinie anzeigen: Zeigt die Hilfslinien des 3D² Elementes an.
  • Mittellinie anzeigen: Zeigt die Mittellinien des 3D² Elementes an
  • Statusleiste und weitere Infos: Siehe auch hier

Stausleiste_14

Führt den ausgewählten Befehl aus.

STK08

Ruft ein neues Fenster auf in dem Sie die Eigenschaften der Bezugslinie ändern können.
