Power Menu mechanical + B&S Manger + Tablett-Emulator  - Version: 19.2.12.77  -  64Bit

Beschreibung  >   PM mechanical Beschreibung  >   Zeichnungsverwaltung  >   DWG Daten-Editor  >   DWG Daten-Editor Erweitertes Fenster



Das erweiterte Fenster zeigt verschieden Listen und Tools die helfen den Schriftkopf auszufüllen.

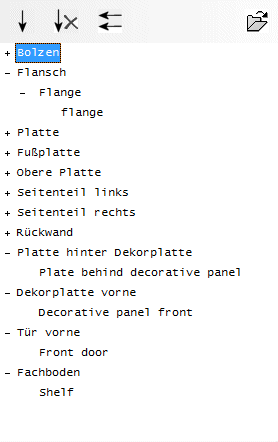

DWG_DatenEditor_01

  • ↓: Geht ohne Änderung zur nächsten Eingabezeile.
  • ↓X: Löscht die aktuelle Eingabezeile und geht zur nächsten.
  • ←: Kopiert den markierten Zeileninhalt in die Eingabezeile oder klicken mit einem Doppelklick auf die markierte Zeile.
  • Stausleiste_ÖffnenSie können den Listeninhalt ändern indem Sie hier klicken und anschließen im Texteditor die Vorgabedatei Ihre eigene  Daten eingeben. Siehe unten Beispieldatei.

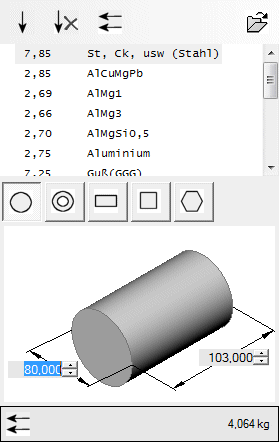

DWG_DatenEditor_02

  • Wurde die Eingabezeile Gewicht gewählt steht Ihnen eine komfortable Gewichtsberechnung zur Verfügung.
    Sie können Rohre, Rund-, Flach- Vierkant-, und Sechskantstahl berechnen.
  • Wurde die Eingabezeile Oberflächenbehandlung gewählt steht Ihnen auch der Link RAL - Farben - Info zur Verfügung.
  • Wurde die eine Datumseingabe gewählt wird automatisch das aktuelle Datum angezeigt.
  • Wurde die Maßstabseingabe gewählt wird automatisch der aktuelle Maßstab der Zeichnung angezeigt.





Beispieldatei
;  Legende ASK Hochreiter - Zeichnungsdaten
;  ';' = Bemerkung, wird nicht angezeigt.
;  '|' = Trennzeichen zwischen Wert und Bemerkung (Wert  -  Bemerkung)
;  ''  = Leerzeile, wird nicht angezeigt
;  '-->' Eine Ebene höher (max 3)
;  '<--' Eine Ebene tiefer
;  '#xx' Spaltenbreite xx = Wert (Vorgabe 10)

;  1. Sie können alle Zeilen ändern, löschen oder weitere hinzufügen.
;  2. Speichern Sie die Datei.
;  3. Nach der Änderung, schließen Sie den Editor.

Bolzen
-->
 Pin
<--

Flansch
-->
