 Version: 17.1.0.21 -  32/64Bit

 Programmierung   WMF Dateien ....   MNU Dateien...   Randkorrektur   Bereiche festlegen   LISP




Erstellen Sie eine MNU-Datei “Meine Menüvorlage.MNU”, mit einem Texteditor in das Verzeichnis ‘ C:\Users\XXXXX\Documents\Tablett Emulator 17\Vorlagen\’. Siehe Vorlagen  /  Dateipfad  öffnen

XXXXX    aktueller User

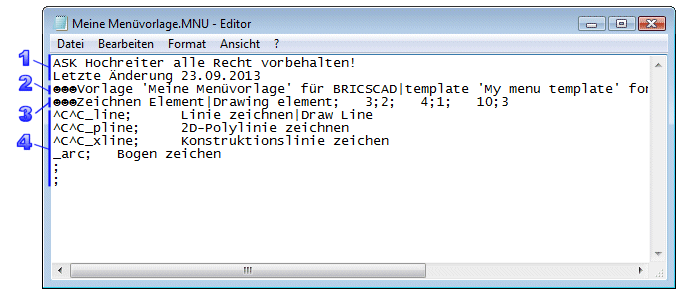

MNU_Datei_01

 1. Kommentarzeilen

    ASK Hochreiter alle Recht vorbehalten!
     Letzte Änderung 10.01.2011


    Alle Zeilen bis zur Zeile “☻☻☻ ....”“ sind Kommentarzeilen und für die Programmierung nicht wichtig.


 2. Menübeschreibungszeile

    ☻☻☻Vorlage 'Meine Menüvorlage' für BricsCAD|template 'My menu template' for BricsCAD; 11;7; 259;95;259;95;2

    ☻☻☻  Anfangscode für die Zeile
    Vorlage....; Gibt den Name der Menüvorlage in Deutsch und Englisch an. Trennzeichen zwischen deutsch und englisch ist ALT 124 |.  Wenn Sie nur eine Sprache wollen geben Sie kein | an. Dieser wird in der Kopfzeile des Tablett-Emulator angezeigt, wenn der Rahmen nicht ausgeschaltet ist.
    11;    Anzahl der Spalten der gesamten Menüvorlage.
    7;      Anzahl der Zeilen der gesamten Menüvorlage.
    259;  Randkorrektur links
    95;    Randkorrektur oben
    259;  Randkorrektur rechts
    95;    Randkorrektur unten
    2       Gibt das CAD System an. 1 = AutoCAD und 2 für BricsCAD.

 3.  Bereichsanfangszeile

    ☻☻☻Zeichnen Element|Drawing element;   3;2;   4;1;   10;3

    ☻☻☻, Anfangscode der Bereichszeile.
    Zeichnen...|. ; Gibt den Name des Bereiches in Deutsch und Englisch an. Trennzeichen zwischen deutsch und englisch ist ALT 124 |.  Wenn Sie nur eine Sprache wollen geben Sie kein | an. Dieser  wird im Tooltip angezeigt, wenn die entsprechende Option eingeschaltet ist und der Cursor über das Feld bewegt wird.
    3;    Anzahl der Spalten im Bereich.
    2;    Anzahl der Zeilen im Bereich.
    4;    Anfang des Bereichs links (Spalten)
    1;    Anfang des Bereichs oben (Zeilen)
    10;  Ende des Bereichs rechts (Spalten)
    3;    Ende des Bereichs unten (Zeilen)


4.  Befehlszeile

    ^C^C_line;Linie zeichnen|Draw Line

    ^C^C_line; Hier können Sie einen Befehl dem Feld zuordnen. Dieser Befehl wird im gewählten CAD ausgeführt und im Tooltip angezeigt, wenn die entsprechende Option eingeschaltet ist und der Cursor über das Feld bewegt wird.
    Der Befehl entspricht dem, dass in der Kommandozeile des CAD -Systems eingegeben wird, jedoch ohne abschließendes Leerzeichen oder Return. Jede Befehlssequenz wird mit einem ; abgeschlossen und trennt somit auch die einzelnen befehle von einander.
    Linie zeichnen|.... Gibt den Name des Bereiches in Deutsch und Englisch an. Trennzeichen zwischen deutsch und englisch ist ALT 124 |.  Wenn Sie nur eine Sprache wollen geben Sie kein | an.

    Geben Sie die weiten Zeilen ein
    ^C^C_pline;(Tab)2D-Polylinie zeichnen
    ^C^C_xline;
    (Tab)Konstruktionslinie zeichnen
    _arc;
    (Tab)Bogen zeichnen

    ;

    ;


4.  Wichtige Hinweise

Ist das Unicodezeichen  U+263B Schwarzer Smiley, damit fängt eine Menübeschreibungszeile an.

  ;

Das Semikolon





In der Menübeschreibungszeile und Bereichsanfangszeile trennt das Semikolon die einzelnen Parameter.





In einer Befehlszeile schließt das Semikolon den Befehl ab. Ohne Semikolon wird der Befehl im CAD nicht ausgeführt. Ein Semikolon wird im CAD als Leerzeichen umgewandelt.

(Tab)

Der Tabulator, in einer Befehlszeile, trennt er die Befehle vom Anzeigetext.

 |

Trennt verschieden Sprachige Texte voneinander (chr(124).

siehe auch Befehle des Tablett-Emulators
