Power Menu mechanical  - Version: 18.2.6.71  -  32/64Bit

 3D² Bohrung  3D² Gewinde  3D² Gewindezapfen  3D² Nuten/Taschen  3D² Senkungen  3D² Einstiche  3D² Text  3D² Freistiche  3D² Rändeln  3D² Zentrierbohrungen  3D² Bohrbild  3D² Positionen/Liste  3D² EchtGewinde





Zeichnet einen 3D-Gewindezapfen mit Nenndurchmesserzapfen oder mit Kernlochdurchmesserzapfen und fügt sie an einen Festkörper an. Sie können den Gewindezapfen auch einfach durch ein anderes 3D²-Element ersetzen.

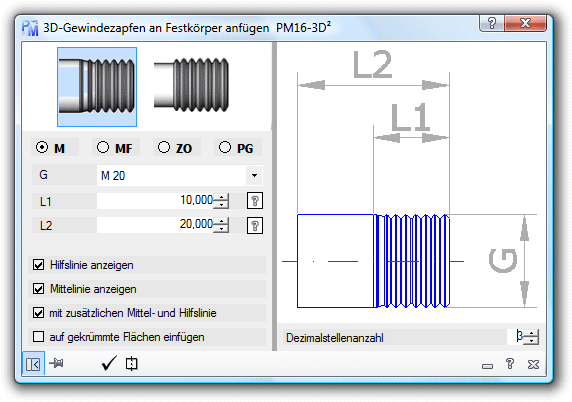

3D_Gewindezapfen_01

  • ?: Zeigt diese Hilfe
  • X: Befehl wird abgebrochen und kehrt zur Übersicht zurück.
  • Ansichtswahl: Mit einem Doppelklick auf die Ansichtswahl, wird der Befehl ausgeführt. Das Fenster wird geschlossen, der gewählte Gewindezapfen wird erstellt, der Gewindezapfen hängt am Fadenkreuz, geben Sie den Einfügepunkt auf einer Fläche des Festkörpers an und dann wird wieder das Fenster geöffnet zur erneuten Eingabe.
    • 3D Gewinde mit Nenndurchmesserzapfen
    • 3D Gewinde mit Kernlochdurchmesserzapfen
  • Eingabefelder G, L2 und L2: Siehe Zeichnung rechts.
  • Hilfslinie anzeigen: Zeigt die Hilfslinien des 3D² Elementes an.
  • Mittellinie anzeigen: Zeigt die Mittellinien des 3D² Elementes an.
  • mit zusätzlichen Mittel- und Hilfslinie zeichnen: Es werden zusätzliche Mittellinien für das 3D² Element erstellt.
  • auf gekrümmte Flächen einfügen: Fügt die 3D² Element auf einer gekrümmten Fläche ein. Wurde diese Option nicht gewählt wird das 3D² Element auf einer Fläche eines Festkörpers eingefügt.
  • Dezimalstellenanzahl: Verändert die Anzahl der Nachkommastellen in der Eingabe.
  • Statusleiste

Stausleiste_03a

Erweitertes Fenster öffnen

Stausleiste_03b

Erweitertes Fenster schließen

Stausleiste_04a

Fenster fixieren.

Stausleiste_04b

Fenster nicht fixiert.

Stausleiste_14

Füge die gewählte Bohrung in einen Festkörper ein.

Stausleiste_24

Wähle ein oder mehrere 3D-Zeichnungselemente zum Änderung an.

Stausleiste_07

Minimiert das Programm

Stausleiste_08

Zeigt diese Hilfe an

Stausleiste_09

Schließt das Programm
