Power Menu - Version: 16.2.0.120 - 32/64Bit

 Polylinie       3D=>2D       2D=>3D       SPline=>Polylinie       Linen+Bögen=>Polylinien       Polylinen=>CNC / fräsen       Polylinen=>CNC / drehen

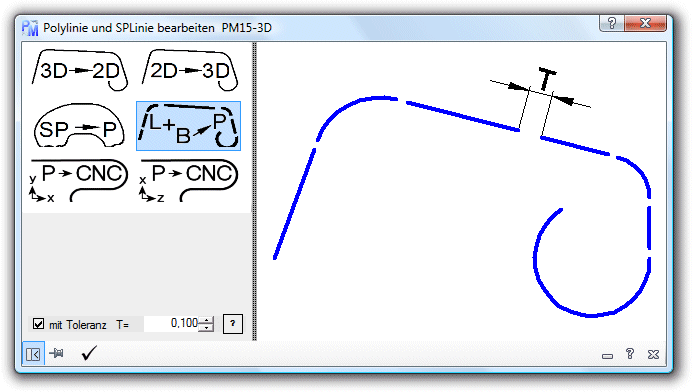

Mit dieser Funktion werden mehrere Polylinien, Linien und Bögen, unter Berücksichtigung einer Abstandstoleranz, in eine Polylinie umgewandelt.

Ändern_LB_Poly

  • mit Toleranz T=: Gibt den maximalen Abstand, zwischen zwei Objekt an, die noch verbunden werden können
  • ?: Ermöglicht die Toleranz in der aktiven Zeichnung zumessen und den Wert automatisch in das Eingabefeld zu schreiben (siehe Abstand messen).





Hinweis zur Korrektur

  Ändern_LB_Poly_Toleranz

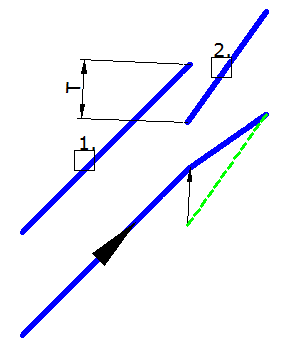

  • Die Richtung der Polylinie, können Sie durch die Reihenfolge der Objektwahl bestimmen. Wählen Sie zuerst das erste Objekt (1.) dann alle andere. Sie können auch mit Objekt-Fenster, dann noch mal alle wählen.
  • Es wird immer das nach folgende Objekt korrigiert.
