Power Menu mechanical 2D, 3D, 3D² + B&S Manger + Tablett-Emulator  - Version: 22.2.9.195

Beschreibung  >  PM mechanical  >  Zeichnungs- und Stücklistenerstellung  >  Positionen  >  Erweitertes-Fenster

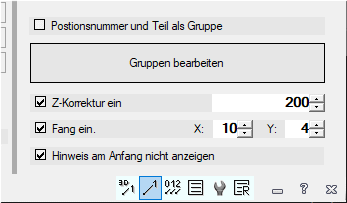

Im Erweiteren Fenster des Positionsnummerbefehls können Sie einige Dinge einstellen.

  • Positionsnummer und Teil als Gruppe: Wird dies gewählt, wird das gewählte Teil und die erzeugt Positionsnummer als Gruppe zusammen gefügt. Sie können dies Gruppe wieder mit dem Befehl Gruppe auf lösen. Nicht für die 3D-Positionsnummer möglich.
  • Gruppe bearbeiten: Öffnet in BricsCAD die Objekt-Gruppierung und die Gruppen können bearbeitet werden.  Nicht für die 3D-Positionsnummer möglich.
  • Z-Korrektur ein: Die Positionen werden nach vorne versetz, damit die Positionslinien sichtbar bleiben.  Nicht für die 3D-Positionsnummer möglich.
  • Fang beim Einfügen der Positionsnummer: Sie können hier die den Fang und das Rater , für das Einfügen der Positionsnummer, einstellen.
  • Hinweis am Anfang nicht anzeigen: Wurde diese Option gewählt, wird das Hinweisfenster nicht mehr bei öffnen angezeigt.
